Horizontal-Pressbohrverfahren „ungesteuertes Verfahren“

Horizontal-Pressbohrverfahren „ungesteuertes Verfahren“

Rohraußendurchmesser Da: DN 100 – DN 800
Vortriebslänge: 80m in Abhängigkeit des Rohrdurchmessers und Bodens
Mindestüberdeckung: 1,5 x Da , min. 0,8m
Material: Beton, Stahlbeton, Stahlfaserbeton, GFK (UP-GF), Gusseisen (duktil), PE, PP, PVC-U, Polymerbeton, Stahl
Hindernisse: ab 63mm Korngröße

in Abhängigkeit des Rohrdurchmessers können Hindernisse ins Rohr wandern und den Vortrieb zulassen

Vorteile:

  • Erschütterungsfrei
  • durch geschweißten Stahlrohrstrang in entsprechender Wandungsstärke relativ zielgenau
  • Sonderverfahren Bohren im Grundwasser mittels Grundwasserschleuse von DN 150 – DN 1200 „Deutsche Bahnzulassung gemäß DWA-A 125 bis 3m unter Grundwasserspiegel“

Nachteile:

  • nicht für Gefälleleitungen geeignet da ungesteuert
  • Wiederlagerkonstruktion nötig

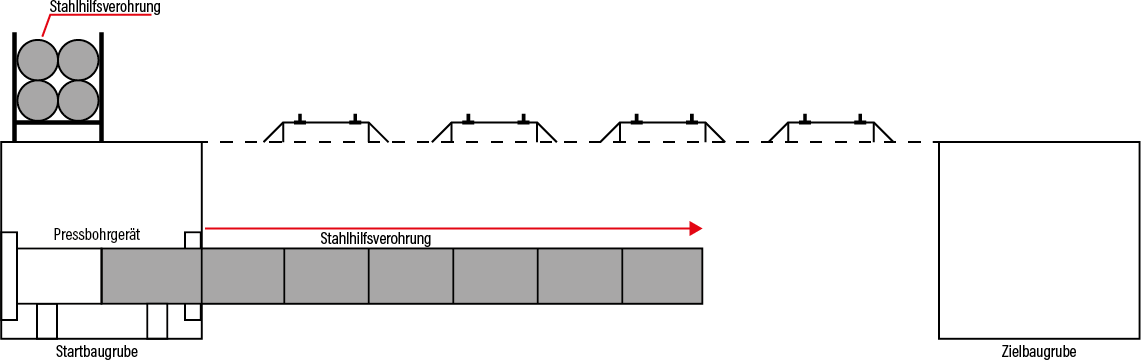

2 Stufen -Verfahren Phase 1 Stahlhilfsverrohrung

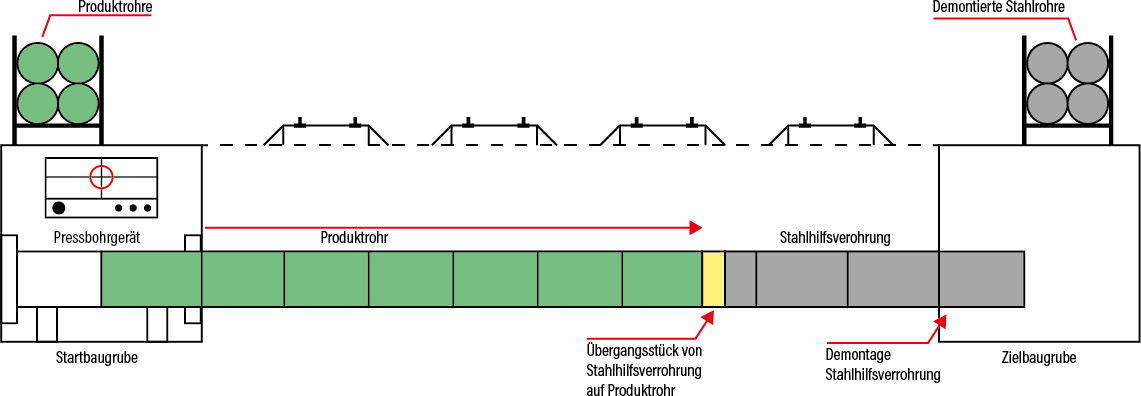

2 Stufen – Verfahren Phase 2 Produktrohreinbau

Horizontal-Pressbohrverfahren „gesteuertes Verfahren“

Horizontal-Pressbohrverfahren „gesteuertes Verfahren“

Rohraußendurchmesser Da: Da 100 – DN 800
Vortriebslänge: 80m in Abhängigkeit des Rohrdurchmessers und Bodens
Mindestüberdeckung: 1,5 x Da , min. 0,8m
Material: Beton, Stahlbeton, Stahlfaserbeton, GFK (UP-GF), Gusseisen (duktil), PE, PP, PVC-U, Polymerbeton, Stahl
Hindernisse: ab 63mm Korngröße

in Abhängigkeit des Rohrdurchmessers können Hindernisse ins Rohr wandern und den Vortrieb zulassen

Vorteile:

  • Erschütterungsfrei
  • Zielgenau entsprechend der DWA-A 125
  • für Gefälleleitungen geeignet da gesteuert
  • Sonderverfahren Bohren im Grundwasser mittels Grundwasserschleuse von DN 150 – DN 1200 „Deutsche Bahnzulassung gemäß DWA-A 125 bis 3m unter Grundwasserspiegel“

Nachteile:

  • Steuerung nur in verdrängbaren Böden LN, LB (DIN 18319) möglich
  • Wiederlagerkonstruktion nötig

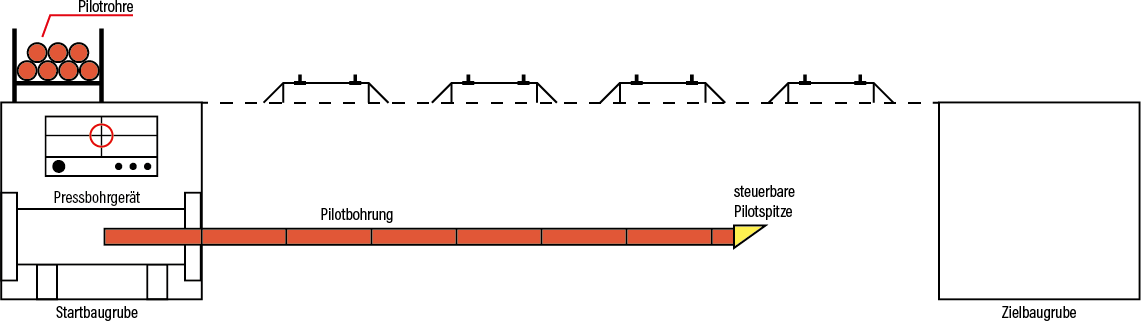

3 Stufen-Verfahren Phase 1 verdrängender Pilotrohrvortrieb

3 Stufen-Verfahren Phase 2 Stahlhilfsrohreinbau

3 Stufen-Verfahren Phase 3 Produktrohreinbau

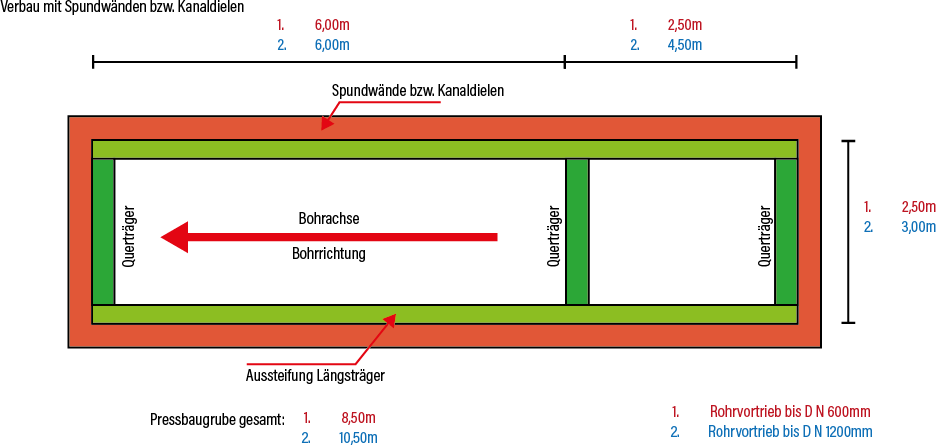

Pressbaugrube für 6m-Rohrvortrieb

Querschnitt

Bohren im Grundwasser

Bohren im Grundwasser mittels Grundwasserschleuse von DN 150 – DN 1200

Hierbei ist es uns möglich mit Hilfe einer Grundwasserschleuse auch unter dem Grundwasserspiegel zu bohren. Die Schleuse verhindert das unkontrollierte abbauen des Wasser-Sandgemisches.
Die Kosten gegenüber dem Microtunnel-Verfahren sind erheblich geringer.
„Deutsche Bahnzulassung gemäß DWA-A 125 bis 3m unter Grundwasserspiegel“
